Om te bepalen welke capaciteit omvormer benodigd is, is hierbij een opsomming gemaakt van de specificaties van de Victron omvormers in relatie met een elektriciteitsnet aansluiting.
omvormer capaciteit
De Multiplus ii omvormers hebben de volgende capaciteit;
| Type | lbat | Inom | IswAC | Pbat | Iac | Iac-peak | Imax *) |
|---|---|---|---|---|---|---|---|
| MP-ii 24/3000 | 70 | 25 | 32 | 2400 | 10,4 | 13,0 | 35 |
| MP-ii 48/3000 | 35 | 25 | 32 | 2400 | 10,4 | 13,0 | 35 |
| MP-ii 48/5000 | 70 | 35 | 50 | 4000 | 17,4 | 21,7 | 52 |
| MP-ii 48/8000 | 110 | 50 | 100 | 6400 | 27,8 | 34,8 | 78 |
| MP-ii 48/10000 | 140 | 50 | 100 | 8000 | 34,8 | 43,5 | 85 |
| MP-ii 48/15000 | 200 | 50 | 100 | 12000 | 52,2 | 65,2 | 100 |
Ibat: maximale laadstroom (A) batterij (per omvormer)
Inom: maximale aansluiting grid (per fase als er sprake is van een meerfasige aansluiting)
IswAC: maximale stroom AC die geschakeld kan worden (per omvormer)
Pbat: maximaal vermogen (W) die van de batterij ontladen kan worden
Iac: maximale stroom (A) die omvormer kan leveren nominaal en continue (Pbat / 230) zonder gebruikmaking van het elektriciteitsnet
Iac-peak: maximale peak stroom (A) die omvormer gedurende 30 minuten kan leveren zonder gebruikmaking van het elektriciteitsnet
Imax: som vermogen (A) van Inom+Iac (met PowerAssist functie)
*) geen rekeninghoudend met selectiviteit (80%) van de elektriciteitsaansluiting. Bijvoorbeeld bij een 1-fase elektriciteitsaansluiting van 1x35A kan maximaal 25A worden doorgevoerd naar de omvormer. De Imax bij de MP-ii 48/8000 zou dan 25 + Iac = 53A bedragen. De omvormer behoeft geen selectiviteit te betrachten bij de verbruikers die daarop zijn aangesloten (via AC-out1&2). Tenslotte vormt Victron systeem een eigen energievoorziening.
Belangrijk om te weten wat de piek-belasting is, deze moet altijd onder Imax blijven! Bereken de eigen situatie;

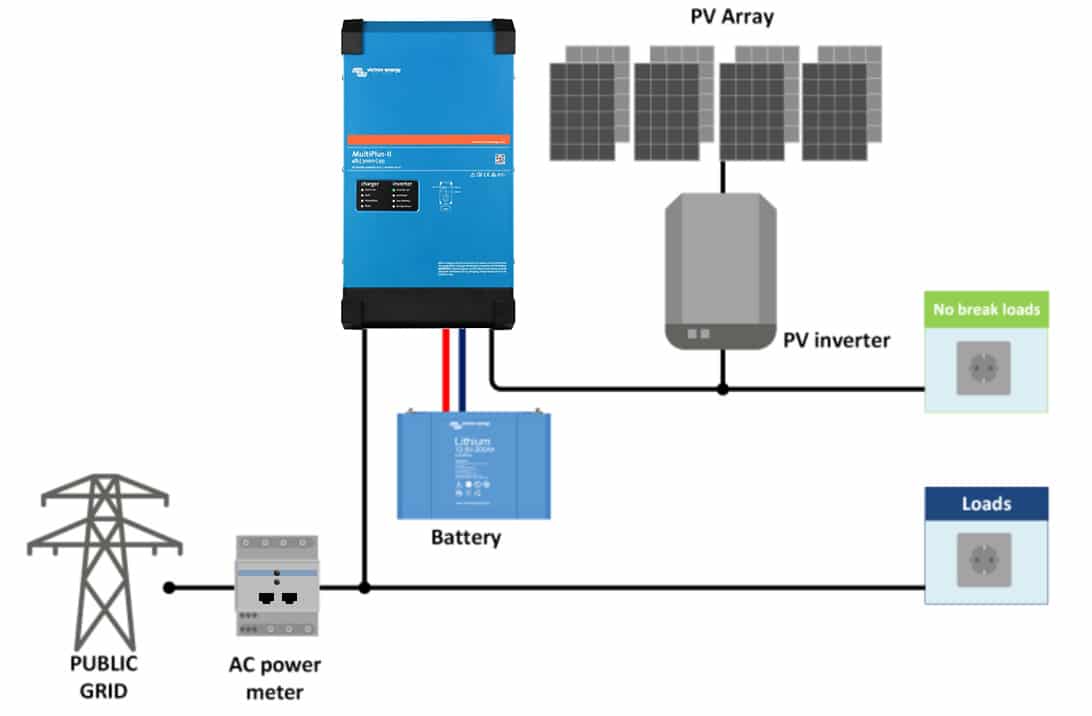

Victron omvormers zijn per fase tot 6 parallel te zetten. Daar kunnen dus zeer grote configuratie mee worden bewerkstelligd. De grens ligt vooral bij de batterij capaciteit. Zie onze Victron ESS pagina.
