Een Victron bestaat in basis uit een omvormer/lader de Multiplus-ii (MP-ii). Deze omvormers kunnen de batterijen laden en van de batterijspanning 230V aanmaken en schakelen. Het bevat een zeer uitgebreid en geavanceerd energie management (EMS) die in verschillende modi te zetten zijn.
Victron mode
Een Victron systeem is in verschillende MODI te zetten. Standaard is de off-grid mode, waarin de MP-ii laad zodra er voeding is. Dat kan het elektriciteitsnet zijn, een generator of via een omvormer met zonnestroom. De mode ESS betekent dat het systeem permanent is gekoppeld aan het elektriciteitsnet en kijkt via de energiemeter wat de energie behoefte is en daarop schakelt en/of compenseert. Hiervan is nog een uitgebreidere modus het Dynamisch ESS. Dit is vergelijkbaar met het ESS alleen houdt het systeem rekening met de voorspelling van de EPEX (spotmarkt) met betrekking tot de uurprijzen van elektriciteit. Daarmee is men dus in staat om op de goedkoopste momenten van de dag de batterijen te vullen om die daarna te gebruiken of op de dure momenten terug te leveren aan het net. Een dynamische energie contract bij de energieleverancier is dan wel noodzakelijk.
off-grid
Zoals eerder benoemd in onze thuisbatterij pagina werkt een Victron ESS als een off-grid systeem en wordt in serie geplaatst tussen de bronnen (elektriciteitsnet e.d.) en verbruikers. Dit in tegenstelling tot de traditionele thuisbatterij die parallel gekoppeld wordt in de groepenkast. Het Victron ESS werkt dan ook gewoon door ook als er (tijdelijk) geen bronnen aanwezig zijn (off-grid).
Victron uitvoeringen

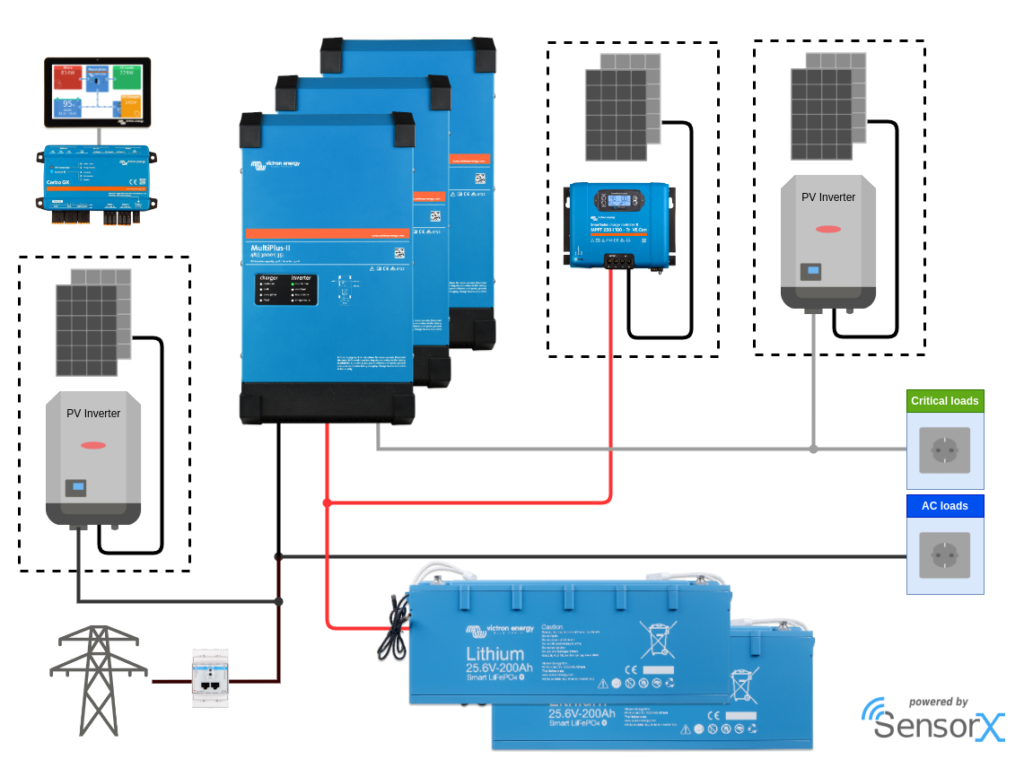

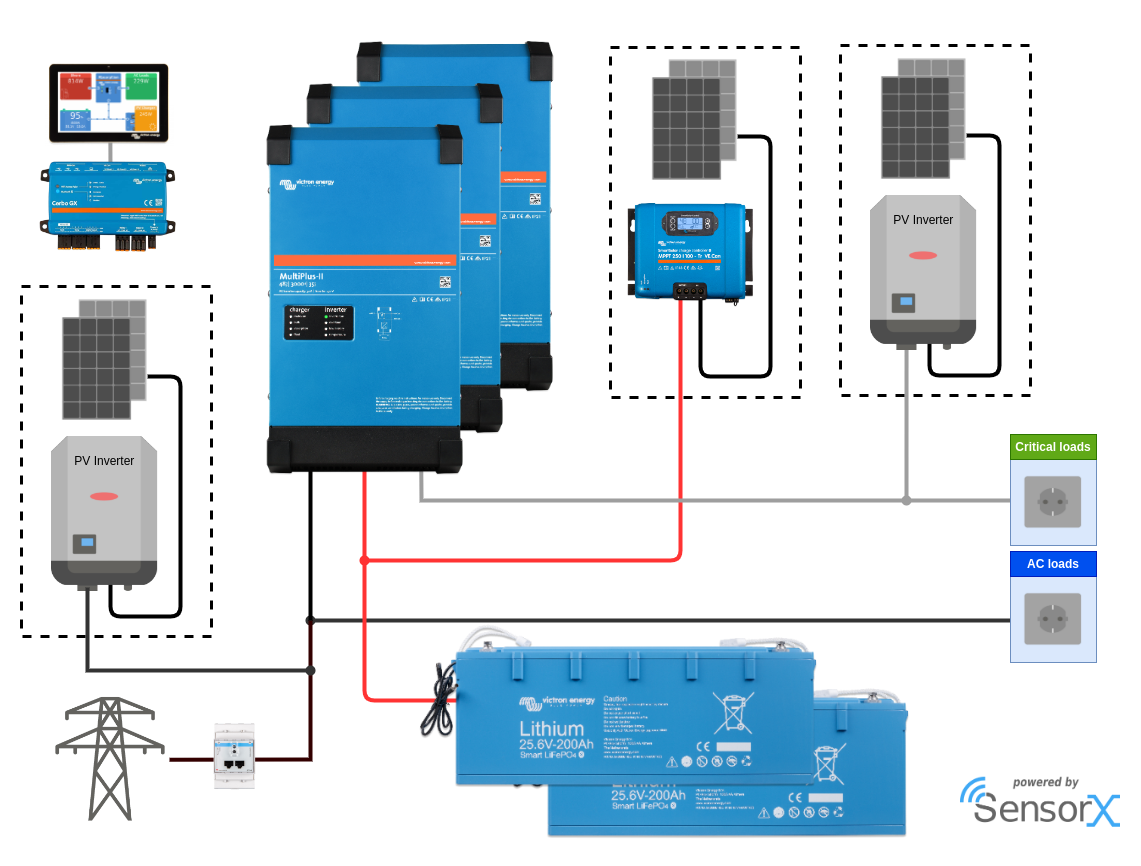

Een Victron Energy Storage System (ESS) ziet er functioneel als volgt uit;
Een victron ESS bestaat uit;
- Cerbo GX centrale controller met optioneel een HDMI display (50″of 70″);
- 1 omvormer voor 1-fase systeem of 3 omvormers bij een 3-fase systeem;
- PV omvormer van ander merk die reeds aanwezig. Deze kan zowel binnen het ESS (off-grid) als buiten het ESS geplaatst worden;
- PV omvormer van Victron die de PV-zonnestroom direct in de batterijen laad (voorkeur!);
- Energiemeter geplaatst direct na de hoofdschakelaar in de meterkast (alleen in ESS mode);
- Batterijen
Hiermee zijn de volgende standaard configuraties te maken
| Uitvoering | Beschrijving | Richtprijs |
|---|---|---|
| 1f-3kVA-10 | 1-fase met één 3000VA omvormer en 10kW*) batterijpakket | 5.000,00 |
| 1f-5kVA-15 | 1-fase met één 5000VA omvormer en 15kW*) batterijpakket | 7.000,00 |
| 1f-8kVA-20 | 1-fase met één 8000VA omvormer en 20kW*) batterijpakket | 9.800,00 |
| 3f-9kVA-15 | 3-fase met 3x 3000VA omvormer en 15kW*) batterijpakket | 8.750,00 |
| 3f-15kVA-15 | 3-fase met 3x 5000VA omvormer en 15kW*) batterijpakket | 12.000,00 |
| 3f-15kVA-25 | 3-fase met 3x 5000VA omvormer en 25kW*) batterijpakket | 16.150,00 |
| 3f-24kVA-30 | 3-fase met 3x 8000VA omvormer en 30kW*) batterijpakket | 19.950,00 |
De richtprijs is gebaseerd op een doe-het-zelf pakket en bevat alleen de Victron apparatuur. Niet inbegrepen zijn;
- Montage, installatie en programmering van de systemen;
- aanpassing van bestaande groepenkast voor koppeling van/naar het ESS;
- AC automaten die nodig zijn om alles af te zekeren in de bestaande groepenkast;
- AC bekabeling van en naar de meterkast waar het ESS staat opgesteld;
- UTP kabel voor een internet verbinding naar de Cerbo GX.
Er zijn nog veel grotere configuratie te maken door de MP-ii parallel te schakelen tot wel 150kVA, zie de Victron omvormer pagina. Dit is altijd maatwerk.
Systeem keuze
Maar welk systeem past in welke situatie? Uitgaande dat je huidige netaansluiting goed gedimensioneerd is, niet te krap maar ook niet te ruim, geeft onderstaande tabel een goede richting welk systeem bij je zou kunnen volstaan. Hierbij is de eventuele capaciteit van reeds aanwezige zonnepanelen niet meegenomen.
| Aansluitwaarde | Piekvermogen | Jaarverbruik (indicatie) tot | Victron configuratie | Peak-shaving mogelijkheid |
|---|---|---|---|---|
| 1x10A | 2,3kW | 3.000kWh | 1f-3kVA | |
| 1x25A | 5,6kW | 7.500kWh | 1f-3kVA | |
| 1x35A | 8,2kW | 10.000kWh | 1f-5kVA | |
| 1x40A | 9,2kW | 12.500kWh | 1f-5kVA of 1f-8kVA | |
| 1x50A | 11,5kW | 17.000kWh | 1f-8kVA | |
| 3x25A | 17,3kW | 20.000kWh | 3f-9kVA of 1f-8kVA | |
| 3x35A | 24,1kW | 30.000kWh | 3f-15kVA | 3x25A |
| 3x40A | 27,6kW | 45.000kWh | 3f-15kVA | 3x25A |
| 3x50A | 34,5kW | 60.000kWh | 3f-24kVA | 3×35/40A |
| 3x63A | 43,5kW | 80.000kWh | 3f-24kVA | 3x50A |
| 3x80A | 55,2kW | > 80.000kWh | maatwerk |
1-fase of 3-fase?
In geval dat er sprake is van een 3-fase aansluiting 3x25A is het mogelijk om een 1-fase Victron ESS te plaatsen. Alle verbruikers werken dan via het ESS en eventuele 3-fase apparatuur (Inductie of EV) blijven buiten het ESS op 3-fase werken. Dit heeft als voordeel dat het systeem iets goedkoper en minder complex is, maar dat er nog steeds 3-fase apparatuur kan worden aangesloten. De 3-fase apparatuur staat dan buiten het ESS en werkt alleen als er stroom van het elektriciteitsnet aanwezig is. Het ESS ziet wel het totale verbruik van alle fasen en blijft dit ook compenseren. Alle op het ESS aangesloten apparatuur werkt vanuit de batterijen.
Peak-shaving
Door gebruik van een ESS wordt de elektriciteitsbelasting van het net afgevlakt door inzet van de batterijen. Dit wordt peak-shaving genoemd. In sommige gevallen betekent dit dat je met het gebruik van een ESS met een kleinere (en dus goedkopere!) elektriciteitsnet aansluiting toe kunt tot soms wel twee treden toe. Als je bijvoorbeeld van een 3x50A aansluiting terug kunt naar een 3x25A aansluiting wordt hiermee ca € 2.400,- bespaart op vastrecht kosten per jaar.
Voor je configuratie en doelstelling doen wij graag een maatwerk offerte.
